一、产品概述
铝芯电缆以铝合金或纯铝导体为核心，具有轻量化、耐腐蚀、成本低等优势，适用于电力传输、建筑配电、工业设备及架空线路等场景。产品符合GB/T 12706-2008、IEC 60502等标准，涵盖阻燃（ZR）、铠装（22/32）、屏蔽（P/P2）等衍生型号，满足不同环境需求。
二、核心优势
-
经济性：比铜缆成本低30%-50%，导电性能满足常规输配电需求。
-
耐候性：
-
工作温度：-40℃~90℃（交联聚乙烯绝缘型）；
-
耐腐蚀：抗酸碱、防紫外线（户外型护套）。
-
-
安全防护：
-
阻燃等级：A/B/C级（GB/T 19666）；
-
铠装型号抗压抗拉（YJLV22/YJLV32），直埋敷设无需管道。
-
三、铝芯电缆全型号详解
1. 按绝缘/护套材质分类
| 型号 | 名称与结构 | 适用场景 |
|---|---|---|
| YJLV | 交联聚乙烯绝缘+聚氯乙烯护套 | 室内、隧道、电缆沟（无机械外力） |
| YJLV22 | 交联聚乙烯绝缘+钢带铠装+聚氯乙烯护套 | 直埋、承受压力环境（如地下管网） |
| YJLV32 | 交联聚乙烯绝缘+细钢丝铠装+聚氯乙烯护套 | 竖井、水下、高落差地形 |
| VLV | 聚氯乙烯绝缘+聚氯乙烯护套（无铠装） | 干燥室内配电69 |
| VLV22 | 聚氯乙烯绝缘+钢带铠装+聚氯乙烯护套 | 潮湿地下直埋6 |
| JKLYJ | 交联聚乙烯绝缘架空铝芯电缆 | 中低压架空线路（1kV~35kV） |
| JKLGYJ | 钢芯加强铝绞线架空电缆 | 大跨距高压输电（抗拉强度高） |
| YJLHV | 铝合金导体+交联聚乙烯绝缘（替代铜缆） | 商业/工业节能改造7 |
2. 特殊功能衍生型号
-
阻燃型：ZR-YJLV、ZR-VLV22（通过GB/T 19666）
-
屏蔽型：YJLVP（铜丝编织屏蔽）、YJLVPP2（铜带+铜丝双屏蔽）
-
无卤低烟型：WD-YJLV（燃烧无毒烟，符合GB/T 17651）
四、技术参数表
| 参数 | 标准值 | 测试条件 |
|---|---|---|
| 导体截面积 | 1.5~800mm²（常规：10/16/25/35/50/70/95/120/185/240/300/400mm²）16 | GB/T 3956 Class 1/2 |
| 额定电压 | 0.6/1kV、3.6/6kV、8.7/15kV、26/35kV | 交流系统≤1.2kV |
| 长期工作温度 | 90℃（交联聚乙烯绝缘） | 短路耐受250℃（≤5秒） |
| 弯曲半径 | 无铠装≥15D、铠装≥12D（D=电缆外径） | 静态敷设 |
| 绝缘电阻 | ≥100MΩ·km（20℃） | DC 500V测试 |

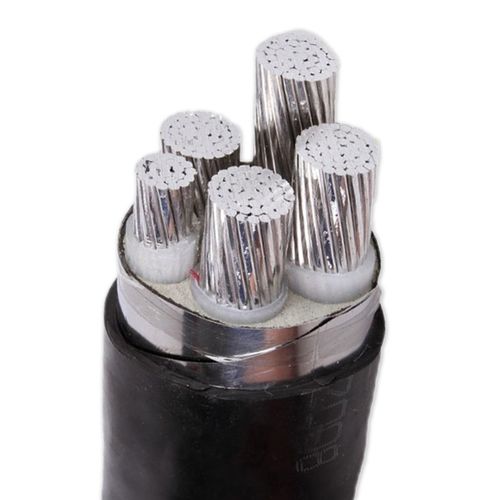

注：五芯电缆（如YJLV22 4×150+1×35）含3相线+1中性线+1地线，适用于三相五线制系统。
五、选型指南
-
常规配电：
-
室内干燥环境 → YJLV/VLV（无机械应力）
-
地下直埋 → YJLV22/VLV22（钢带防鼠蚁）
-
-
架空线路：
-
短距离低压 → JKLYJ（1kV，弯曲半径≥6D）
-
长跨距高压 → JKLGYJ（钢芯抗拉，适用10kV~35kV）
-
-
高危场景：
-
易燃易爆区 → ZR-YJLV22（阻燃铠装）
-
化学腐蚀环境 → YJLV32（钢丝铠装+耐腐护套）
-
六、安装规范
-
敷设条件：
-
环境温度≥0℃（低于-20℃需预热）；
-
与动力电缆间距≥200mm，交叉时加绝缘隔板。
-
-
架空敷设：
-
挂钩固定间距≤1.5m，避免风力晃动；
-
接地电阻≤4Ω（金属电杆需等电位连接）。
-
-
直埋要求：
-
埋深≥0.7m，砂土垫层防尖锐物损伤；
-
铠装层两端接地（接地电阻≤10Ω）。
-
七、质量承诺
-
执行标准：GB/T 12706、IEC 60502、GB/T 1179（架空线）；
-
认证：CCC、CE、RoHS、CPR（欧盟建筑指令）；
-
质保：30年设计寿命（提供第三方测试报告）
