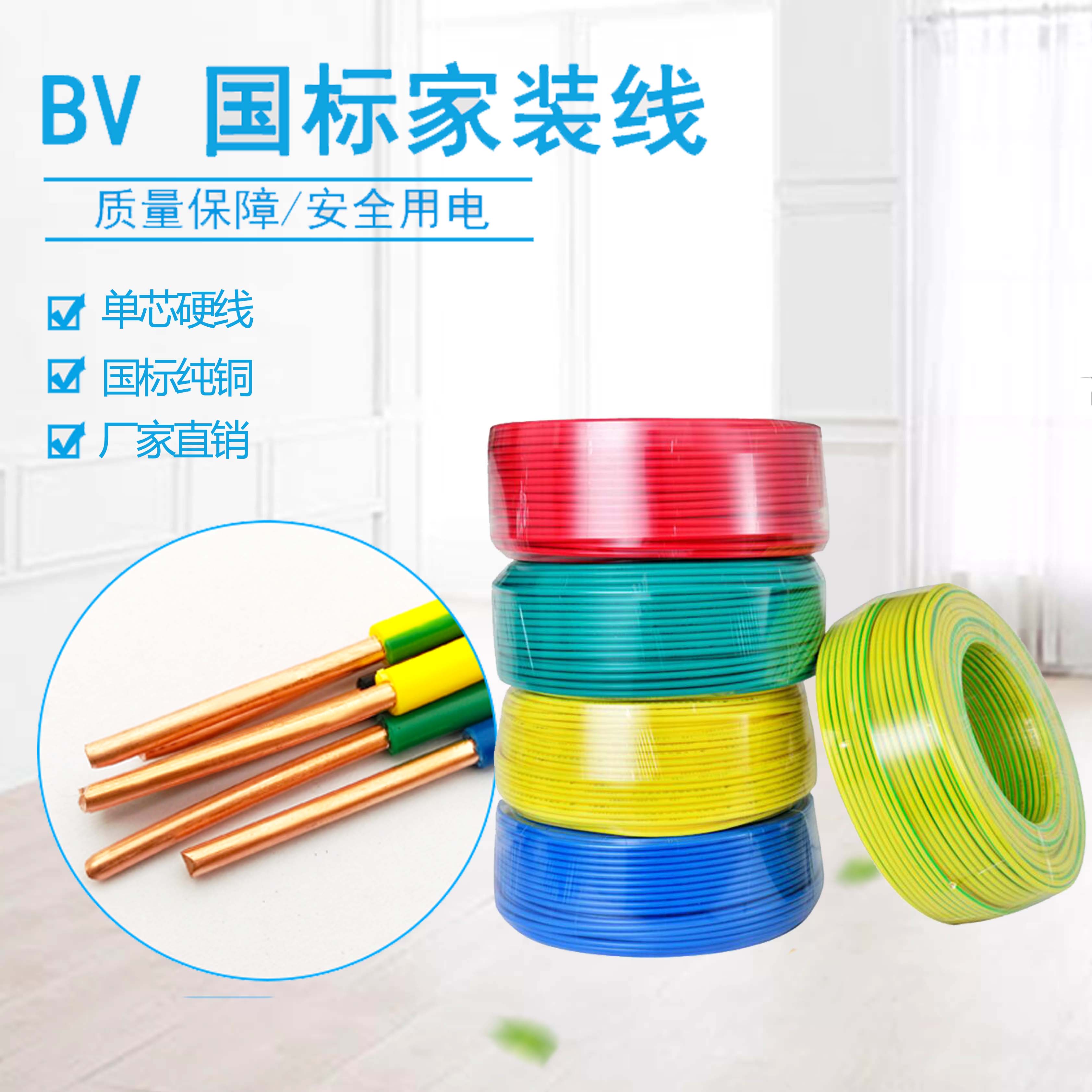

BV聚氯乙烯绝缘电线
执行标准： GB/T 5023.3-2008
产品概述
BV电线（固定布线用单芯硬导体无护套电缆）适用于交流电压450/750V及以下动力装置、家用电器及固定敷设线路。导体采用高纯度无氧铜，绝缘层为优质聚氯乙烯（PVC），具有优良的电气性能与机械强度。
核心特性
-
电气性能
-
导体直流电阻符合GB/T 3956 Class 1标准
-
绝缘电阻≥0.022MΩ·km（70℃时）
-
-
耐用防护
-
PVC绝缘耐酸碱、防潮、抗老化
-
工作温度：-15℃ ~ +70℃
-
-
安全认证
-
通过CCC强制性认证
-
符合GB/T 5023.3阻燃要求（可选ZR-BV阻燃型）
-
技术参数
| 项目 | 规格 |
|---|---|
| 额定电压 | 450/750V |
| 导体材质 | 无氧铜（单芯硬导体） |
| 标称截面 | 1.5mm² ~ 400mm² |
| 绝缘材料 | 聚氯乙烯（PVC） |
| 绝缘厚度 | 符合GB/T 5023.3规定值 |
| 试验电压 | 2000V/5min（AC） |
典型应用
-
建筑固定布线：照明线路/墙壁插座
-
电气设备连接：配电箱/开关柜内配线
-
机电安装：电机引线/控制柜接线
注：明敷时需穿管或线槽保护，潮湿场所建议选用BVV型护套线
使用规范
-
敷设条件
-
环境温度≥-15℃
-
弯曲半径≥4D（D为电线直径）
-
-
施工要求
-
严禁绝缘层破损敷设
-
与热源距离≥50mm
-
-
存储建议
-
干燥通风环境，避免日光直射
-
尺寸、重量及技术参数
| 标称截面 | 线芯结构根数/线径（mm2） | 最大外径（mm） | 20℃导体电阻≤（Ω/km） | 参考重量（kg/km） | ||
|---|---|---|---|---|---|---|
| 1.5 | 1/1.38 | 3.3 | 12.1 | 20.3 | ||
| 2.5 | 1/1.78 | 3.9 | 7.41 | 31.6 | ||
| 4 | 1/2.25 | 4.3 | 4.61 | 47.1 | ||
| 6 | 1/2.76 | 4.8 | 3.08 | 50.3 | ||
| 10 | 7/1.35 | 7.0 | 1.83 | 119 | ||
| 16 | 7/1.70 | 8.0 | 1.15 | 179 | ||
| 25 | 7/2.14 | 10.0 | 0.727 | 281 | ||
| 35 | 7/2.52 | 11.5 | 0.524 | 381 | ||
| 50 | 19/1.78 | 13 | 0.387 | 521 | ||
| 70 | 19/2.14 | 15 | 0.268 | 734 | ||
| 95 | 19/2.52 | 17.5 | 0.193 | 962 | ||
| 120 | 37/2.03 | 19 | 0.153 | 1180 | ||
| 150 | 37/2.25 | 21 | 0.124 | 1470 | ||
| 185 | 37/2.52 | 23.5 | 0.0991 | 1810 | ||
| 240 | 61/2.25 | 26.5 | 0.0754 | 2350 | ||
| 300 | 61/2.52 | 29.5 | 0.0601 | 2930 | ||
| 400 | 61/2.85 | 33.0 | 0.0470 | 3870 | ||
